Panorama- und klassische Padelplätze: Wichtige strukturelle Unterschiede

Was „Panorama“ und „klassisch“ beschreiben

In kommerziellen Diskussionen bezieht sich „Panorama“ auf reduzierte visuelle Unterbrechungen rund um die Betrachtungsebenen. „Klassisch“ bezieht sich auf einen sichtbareren Rhythmus struktureller Beiträge. Diese Beschreibungen erläutern die Entwurfsabsicht, sie stellen jedoch keine technischen Standards oder vollständigen Spezifikationen dar.

Zwei als Panoramaplätze vermarktete Plätze können unterschiedliche Eckanordnungen verwenden. Ein klassischer Spielfeld kann sich von einem anderen klassischen Spielfeld in Profilgröße, Verbindungsdesign, Glasplan, Gitterrahmen, Beschichtungsverfahren oder Installationsschnittstelle unterscheiden. Käufer sollten daher schnell von der Kategoriebeschriftung zur aktuellen Modellzeichnung wechseln.

Unterschiede in der Betrachtungsebene

Eine Spielfeldumzäunung dient den Spielern und prägt gleichzeitig die Art und Weise, wie Zuschauer, Hospitality-Bereiche, Personal und Kameras das Spiel sehen. Durch die Reduzierung von Stahl an wichtigen Sichtlinien kann das Gehäuse leiser erscheinen. Ein sichtbarer Pfostenrhythmus kann einen klareren strukturellen Ausdruck schaffen und passt gut zu zweckmäßigen Clubs oder Hallen mit mehreren Spielfeldern.

Keiner der beiden Ansätze stellt allein die Eignung eines Projekts fest. Bei der Entscheidung sollten die Lage der Sitzplätze, Verkehrswege, Kameras, Türen, Beleuchtung, angrenzende Plätze und architektonische Merkmale berücksichtigt werden. Eine klare Sichtebene in einem Produktbild ist möglicherweise weniger wichtig als ein gut aufgelöster Verkehrs- oder Wartungsweg im fertigen Veranstaltungsort.

Warum Zeichnungen wichtig sind

In der Zeichnung sollten Eckbedingungen, vertikale Pfosten, Querstangen, Gittermodule, Türen, Glasplattenverbindungen, Befestigungselemente, Sockeldetails und die Beziehung zur tragenden Platte oder Struktur angegeben werden. Es sollte außerdem einen Modellnamen, eine Revision, ein Datum und Maßangaben enthalten.

Das Anfordern dieser Informationen verhindert ein häufiges Beschaffungsproblem: den Vergleich von Vorschlägen, die ähnliche Kategorienamen, aber unterschiedliche Strukturbereiche verwenden.

Eckpfosten und Glasdurchgang

Die Eckenbehandlung ist eine klare Unterscheidung zwischen den Valo Padel-Modellen. Dies sollte gerade deshalb erwähnt werden, weil ein Panorama-Label nicht automatisch bedeutet, dass Eckpfosten fehlen.

Infinite View: Struktur ohne Eckpfosten

Infinite View verwendet die Konfiguration ohne Eckpfosten im Bereich Valo Padel. Die veröffentlichte Explosionszeichnung zeigt, wie sich das Glas ohne Eckpfosten bis in die Ecken fortsetzt. Ein separates Detailbild zeigt benachbarte Glasscheiben und Verbindungshardware.

Die veröffentlichte Hauptstahlbeschreibung listet Q235 feuerverzinkten Stahl mit 100 × 50 × 3,0 mm großen Säulen und Querträgern auf, die für die Super-Panorama-Konfiguration angeordnet sind. Das Fehlen von Eckpfosten bedeutet nicht, dass keine Struktur vorhanden ist. Lasten müssen weiterhin in einem kontrollierten System durch Glas, Halterungen, Stahlelemente, Verbindungen und Standortschnittstellen geleitet werden.

Beschaffungsteams sollten den aktuellen Glasplan, Verbindungsdetails, Toleranzen, Installationsreihenfolge und Wartungsanweisungen anfordern. Der Projektingenieur sollte die gesamte Anordnung anhand der Standortbedingungen und der örtlichen Vorschriften prüfen.

Signature Panoramic: Panoramaabsicht mit Ecksäulen

Signature Panoramic ist auf breite Sichtebenen ausgelegt, ist jedoch nicht frei von Eckpfosten. In der veröffentlichten Spezifikation sind Q235 feuerverzinkter Stahl, 100 × 100 × 3,0 mm Ecksäulen und 100 × 50 × 3,0 mm Seitensäulen aufgeführt.

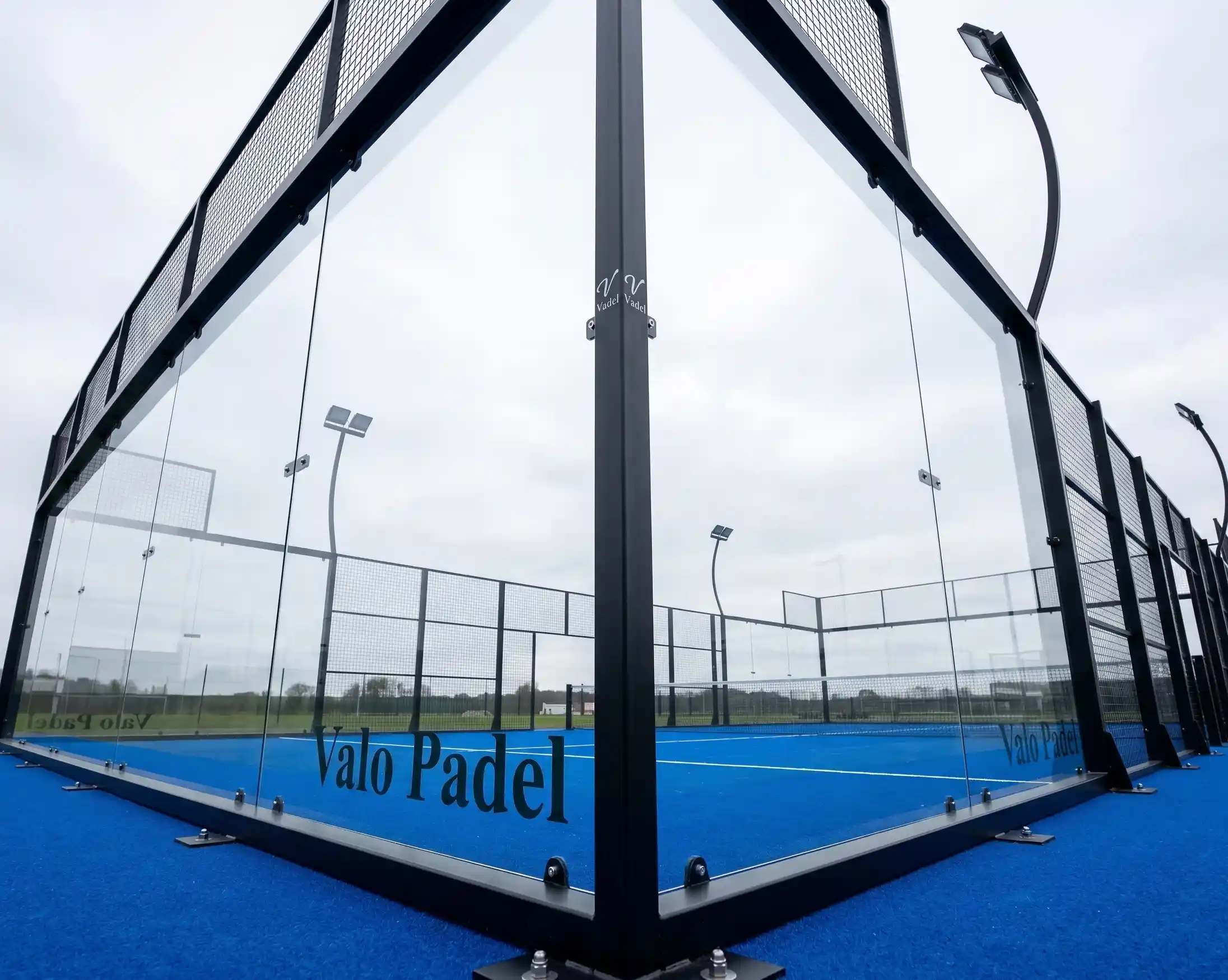

Diese Unterscheidung ist für Käufer nützlich. Die Signatur kann als Panoramagericht betrachtet werden, während die strukturelle Ecke sichtbar definiert bleibt. Das Eckdetailbild verdeutlicht diese Anordnung und vermeidet den Eindruck, dass jeder Panoramaplatz Glas-zu-Glas-Ecken verwendet.

Untersuchen Sie zur Projektüberprüfung, wie sich die Ecksäulen auf die Zuschauerpositionen, die Kameraansichten, die Beleuchtung, den Zugang und die umgebende Architektur auswirken. Das Bild des kompletten Stadionstadions bietet Kontext, sollte jedoch keine Maßzeichnungen ersetzen.

Heritage Classic: sichtbares Multi-Post-Framework

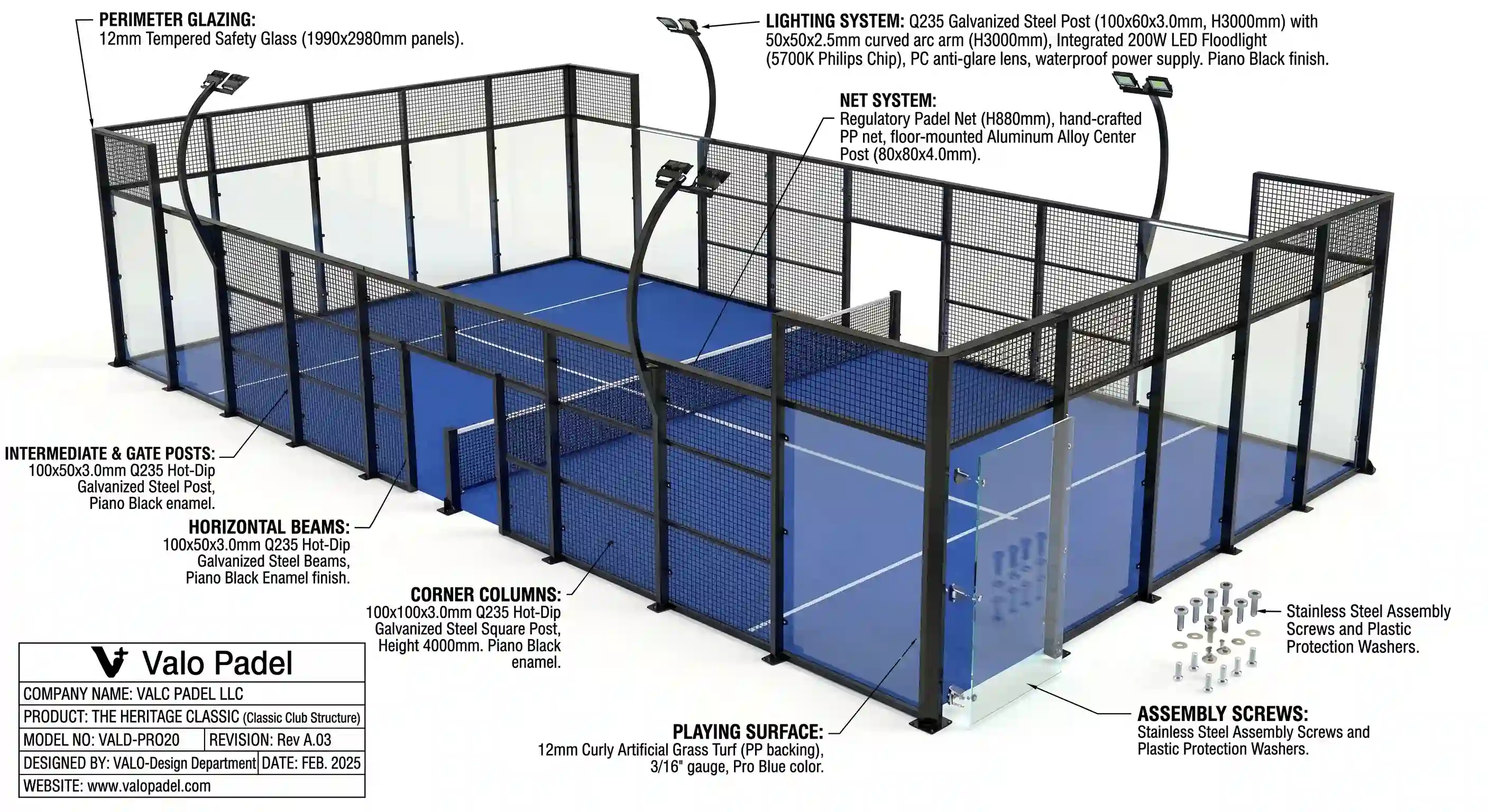

Heritage Classic verwendet eine explizitere Multi-Post-Struktur. In der veröffentlichten Spezifikation sind Q235 feuerverzinkter Stahl, 100 × 100 × 3,0 mm Ecksäulen und 100 × 50 × 3,0 mm Seitensäulen aufgeführt. Das technische Diagramm und das Indoor-Multi-Court-Bild zeigen den wiederholten Post-Rhythmus, der das klassische Arrangement charakterisiert.

Dieser Rahmen kann für Projekte geeignet sein, bei denen eine klar formulierte Einfriedung mit dem Veranstaltungsortkonzept übereinstimmt. Es kann Käufern auch dabei helfen, die Inspektion anhand einer vertrauten Abfolge von Pfosten, Gitterplatten, Glasplatten und Verbindungen zu organisieren. Diese Beobachtungen belegen keine höhere Leistung; Die Leistung hängt vom gesamten Design, der Herstellung, der Installation und den Standortbedingungen ab.

Vergleichen Sie das komplette Gehäuse, nicht ein Detail

Eckpfosten sind gut zu erkennen, die Umzäunung umfasst jedoch mehrere verbundene Systeme. Auf den vier Valo Padel Produktseiten sind jeweils 18 Scheiben aus 12 mm ESG-Sicherheitsglas aufgeführt. Sie führen auch Q235 feuerverzinktes Stahlgeflecht mit einer Öffnung von 50 × 50 mm und einem Drahtdurchmesser von 4,0 mm auf.

Diese gemeinsamen Werte ermöglichen einen konsistenten Ausgangsvergleich. Käufer sollten dann die Unterschiede in der Rahmenanordnung, den Glasverbindungen, den Montageteilen, den Türen, den Netzpfosten, den Beleuchtungshalterungen, dem Oberflächenschutz und den Installationsdetails prüfen.

Glasscheiben und Anschlüsse

Die Glasdokumentation sollte das Produkt, den Hersteller, die Dicke und die anwendbare Norm oder den Prüfumfang angeben. Verbindungszeichnungen sollten Löcher, Kanten, Befestigungselemente, Polster, Stützen und Installationstoleranzen angeben.

Das verfügbare chinesische Zertifikat deckt bestimmte gewöhnliche gehärtete Architekturglasprodukte des genannten Herstellers im angegebenen Geltungsbereich ab. Die verfügbare StandardsMark-Lizenz umfasst die unter AS/NZS 2208:1996 aufgeführten Sicherheitsverglasungsprodukte eines anderen genannten Herstellers. Keines der Dokumente bescheinigt einen vollständigen Padel-Platz, eine Stahlkonstruktion oder eine Installation vor Ort.

Der Käufer muss bestätigen, welcher Hersteller und welches Glasprodukt für die tatsächliche Bestellung vorgeschlagen werden und ob die Dokumentation aktuell und für den Bestimmungsort relevant ist.

Stahl-, Geflecht- und Korrosionsschutz

Die veröffentlichten Spezifikationen identifizieren Q235 feuerverzinkten Stahl in den Spielfeldkonstruktionen und -netzen. Auf den Fertigungsbildern sind außerdem Anlagen zur Lagerung von Stahlprofilen, zum Schweißen, Schleifen, zur manuellen Endbearbeitung und zur Pulverbeschichtung zu sehen.

Fertigungsfotos können diese Aktivitäten veranschaulichen, sie belegen jedoch nicht die Güte aller gelieferten Komponenten oder prognostizieren das Korrosionsverhalten an einem bestimmten Standort. Mühlenzertifikate, Einkaufsspezifikationen, Beschichtungsaufzeichnungen, Inspektionskriterien, Handhabungspraktiken und die lokale Umgebung sollten gemeinsam überprüft werden.

Schweißen und Fertigung

Fertigungsbilder können manuelles Schweißen, Roboterschweißen, Schleifen und polierte Stahldetails zeigen. Diese visuellen Darstellungen können den Produktionsweg erläutern, aber keine Aussage über die Schweißnahtdurchdringung, die geprüfte Festigkeit, die Lebensdauer oder die Einhaltung einer Projektnorm treffen, ohne aktuelle technische Aufzeichnungen zu unterstützen.

Fordern Sie für ein Beschaffungspaket Fertigungszeichnungen, Schweißanforderungen, Prüfpunkte, Maßtoleranzen und eine vereinbarte Methode zur Aufzeichnung von Nichtkonformitäten und Korrekturarbeiten an.

Überlegungen zu Zuschauer, Kamera und Clublayout

Panorama- und Eckpfostensysteme werden häufig für offene Sichtlinien bewertet. Die praktische Überprüfung sollte diese Sichtlinien von tatsächlichen Zuschauersitzen, Lounges, Verkehrswegen und Kamerapositionen abbilden. Türpositionen, Personen, die in der Nähe des Spielfelds stehen, Lichtmasten, Beschilderungen, angrenzende Spielfelder und architektonische Stützen können sich ebenfalls auf die Sicht auswirken.

Bei klassischen Spielfeldern können mehr sichtbare vertikale Elemente eingeführt werden, sie können jedoch dennoch eine kohärente und attraktive Clubumgebung bilden. Das Heritage-Bild mit mehreren Spielfeldern zeigt, wie ein wiederholter struktureller Rhythmus in einer größeren Innenhalle umgesetzt werden kann. Die Wahl ist daher eher eine Integrationsfrage als eine universelle Rangfolge.

Überlegungen zur Installation und Wartung

Jeder Padelplatz benötigt eine koordinierte Schnittstelle zu seiner Website. Bestätigen Sie vor der Bestellung das Fundament- oder Stützdesign, die Entwässerung, gegebenenfalls die Wasserdichtigkeit, den Zugang, die Stromversorgung, die Beleuchtungssteuerung, den Entladeweg, die Glashandhabung, die Montagereihenfolge und den Schutz der fertigen Oberflächen.

Die Wartungsplanung sollte die Glasinspektion und -reinigung, die Überprüfung der Befestigungselemente, Beschichtungsschäden, den Zustand des Netzes, den Türbetrieb, die Rasenpflege, die Netzeinstellung, den Zugang zur Beleuchtung und die Identifizierung von Ersatzteilen umfassen. Fordern Sie einen Komponentenplan an, der es dem Bediener ermöglicht, Teile zu identifizieren, ohne sich allein auf Fotos zu verlassen.

Lokale Vorschriften, Standortbedingungen und eine qualifizierte technische Prüfung bleiben für jede Konfiguration von zentraler Bedeutung. Produktspezifikationen sollten als Eingaben für diesen Prozess behandelt werden.

Checkliste für den Beschaffungsvergleich

Verwenden Sie eine kompakte Vergleichstabelle, damit das technische Team jeden Vorschlag konsistent prüfen kann:

Dieses Format konzentriert die Diskussion auf einen überprüfbaren Umfang. Es macht auch Unterschiede sichtbar, bevor Verträge abgeschlossen werden und die Arbeiten vor Ort voranschreiten.
